ダイスによるボルトの修復

•

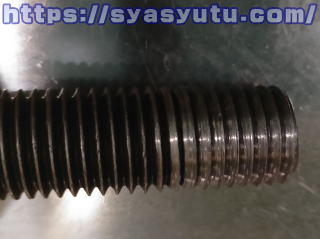

• 損傷状況：ねじ山がせん断したボルト

  　ボルト先端部分がせん断により欠損したボルトです。ねじ山の凸部が無くなっています。（シルバーに写る部分がせん断した箇所）
  　修復は困難です。

•

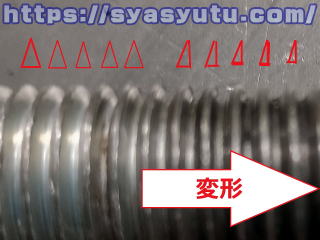

• 損傷状況：ねじ山の変形

  　写真の右半分ねじ山が凸部が変形しています。
  　修復にはねじ山修正機が必要となります。
  　修復するには手間が多く、ある程度までしか修復できません。
•

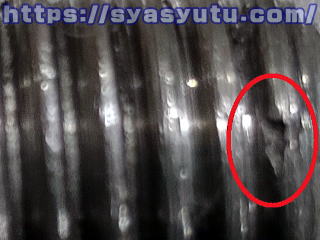

• 損傷状況：ねじ山の部分的な欠け

  　ねじ山凸部（赤〇の箇所）が欠けています。実際のボルトで見ると見落とすような小さな欠けですが、ネジ穴に入れると手回しが出来ない大きな抵抗原因となります。
•

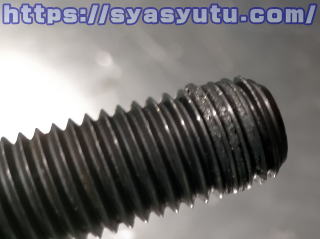

• 損傷状況：ねじ山の金属片の付着

  　ネジ穴（雌ねじ）からの金属片が付着したボルトです。鉄粉が付着した程度でもネジ穴に入れるとねじ山に噛み込むため、ねじ山を損傷させる原因となります。
  　ダイスで容易に修復することが出来ます。
•

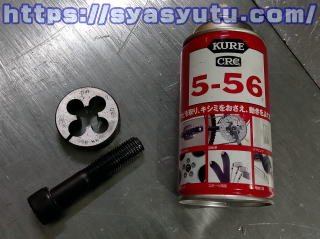

• ・ボルトの修復資材

  ・ダイス
  　欠損や変形がある場合、力を加えるためにダイスハンドルも必要となります。
  ・修復するボルト
  　ねじ山の欠損により修復を行うボルト。
  ・クレ5-56
  　ダイスを使用する際の削り油・防錆油として使用します。グリスやオイルスプレーでも使用できます。
•

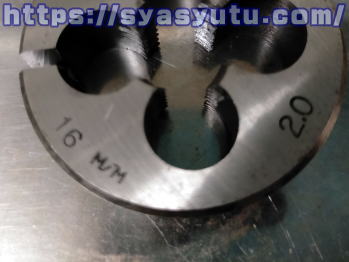

• ・ダイスの刻印と裏表

  　刻印16ｍｍがボルトサイズ。2.0がネジピッチを表しています。ネジピッチが不明なボルトでは、ピッチゲージを使用します。
  　刻印のある面。ダイスのねじ山に呼び口（ネジの凹部が浅い）がある面が表です。
•

• ・ダイスの使用

  　ボルトをダイスに垂直差しダイス・ボルト其々のねじ山が噛むように締め込みます。
  　ボルトが斜めに入らないよう注意します。
•

• ・ねじ山の修復と清掃

  　ボルトに注油し、ダイスを抑えてボルトを締め込みます。
  　ねじ山の掃除程度であれば、素手ダイスを持ち作業できます。欠損などであれば抵抗が大きいため、ダイスハンドルやレンチが必要となります。
•

• ・修復したねじ山の確認

  　正常にボルトのねじ山が修復されたかは、新品のナット等に通して抵抗なく回れば修復されています。
  　写真では成形機付属の新品クランプのネジ穴で確認しています。
•

• ・鉄粉等の清掃

  　修復作業で発生した鉄粉を除去します。写真ではパーツクリーナーで掃除していますが、エアーなどでも除去出来ます。
•

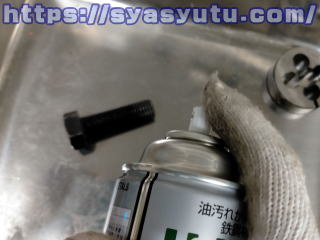

• ・ボルトの錆止め

  　修復したボルトは表面の防錆（メッキ）が剥がれているため、錆びやすい状態です。直に使用しない場合は防錆油を吹きかけます。
  　写真では金型用防錆剤を使用しています。
•

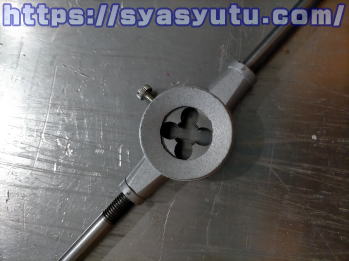

• ・ダイスハンドル

  　ダイスの持ち手となるダイスハンドルです。ねじ山の欠損が大きい等、修復作業で抵抗が大きい時、ダイスが共回りしないよう抑えるために使用します。
